Was ist da alles angeschlossen W451 Scheinwerfer

Beitragvon Extrem » Mo 8. Feb 2010, 19:17

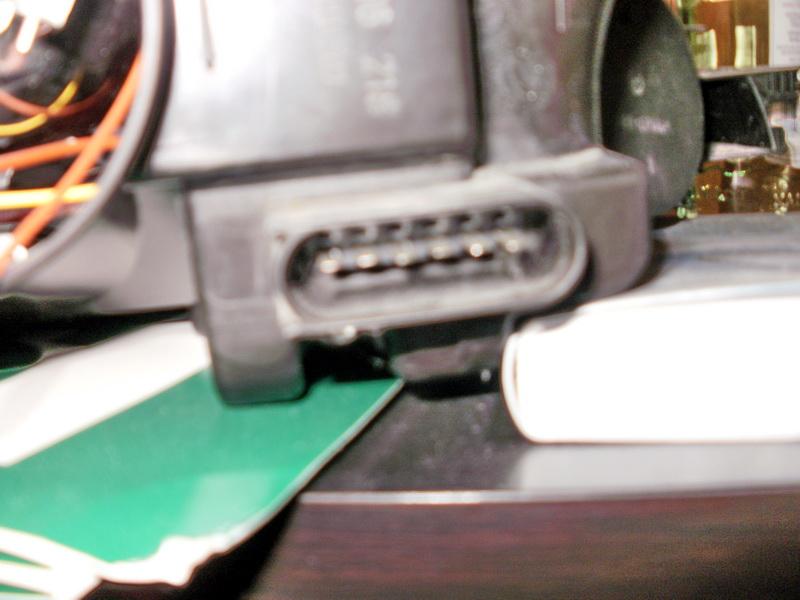

Was ist hier alles an diesem flachen Stecker alles angeschlossen?

Benutzeravatar
Extrem

Beiträge: 1509
Registriert: So 22. Feb 2009, 18:17
Wohnort: Aichwald
Postleitzahl: 73773
Realname: Heiko
Geschlecht: M
Ich fahre einen...: fahre kein Auto mehr, leider

von Anzeige » Mo 8. Feb 2010, 19:17

Anzeige


Re: Was ist da alles angeschlossen W451 Scheinwerfer

Beitragvon madmatze » Di 9. Feb 2010, 07:50

Ich schätze mal da wird die Steuerung des LWR-Motors drauf sein...
Wenn ich mir das Bild genauer anschau könnte man aber auch denken dass da einfach ALLEs drüber läuft. Oder gibts noch ne andere Zuleitung zum Scheinwerfer?

Aber noch was zum Bild: MARTINI?!? Löst man damit den Kleber der Scheinwerfer? :mrgreen:
Mein einziges Hobby ist die Faulheit, die naturgemäß alle Anderen ausschließt

Gianni Nazzaro
Benutzeravatar
madmatze

Beiträge: 629
Registriert: Mo 2. Mär 2009, 08:45
Wohnort: Geroldsgrün
Postleitzahl: 95179
Realname: Matthias
Geschlecht: M
Ich fahre einen...: smart fortwo II passion cabrio 84 PS + Brabuspaket
Kennzeichen: HO-XL 451

Re: Was ist da alles angeschlossen W451 Scheinwerfer

Beitragvon Extrem » Di 9. Feb 2010, 16:05

habe schon rausgefunden das alles drüber angeschlossen ist.

Der Martini ist zum reinigen der Scheinwerfer da, weißte, je mehr du trinkst davon um so sauberer werden die von alleine
Benutzeravatar
Extrem

Beiträge: 1509
Registriert: So 22. Feb 2009, 18:17
Wohnort: Aichwald
Postleitzahl: 73773
Realname: Heiko
Geschlecht: M
Ich fahre einen...: fahre kein Auto mehr, leider

Re: Was ist da alles angeschlossen W451 Scheinwerfer

Beitragvon madmatze » Di 9. Feb 2010, 17:33

wenn du jetzt noch die belegung des steckers rausfinden willst brachst du nen durchgangsprüfer und misst eben pin für pin durch.
die birnen musst du aber dazu rausnehmen, sonst haste immer überall kurzschluss ;)

Ich schätze 1-2 Pins sind für Masse, der Rest sind die Lampen + LWR
Mein einziges Hobby ist die Faulheit, die naturgemäß alle Anderen ausschließt

Gianni Nazzaro
Benutzeravatar
madmatze

Beiträge: 629
Registriert: Mo 2. Mär 2009, 08:45
Wohnort: Geroldsgrün
Postleitzahl: 95179
Realname: Matthias
Geschlecht: M
Ich fahre einen...: smart fortwo II passion cabrio 84 PS + Brabuspaket
Kennzeichen: HO-XL 451

Re: Was ist da alles angeschlossen W451 Scheinwerfer

Beitragvon Extrem » Di 9. Feb 2010, 19:10

Pin 1=0,5 BN/Masse LWR-Motor (Stirnwand links aussen)
Pin 2=0,5GNRD/geht zur LWR
Pin 3=0,5GYYE/ von SAM zu Abblendlicht
Pin 4=Frei
Pin 5=1,0 BN/Masse Licht (Stirnwand links aussen)
Pin 6=0,5WHRD/ von SAM zu Fernlicht
Benutzeravatar
Extrem

Beiträge: 1509
Registriert: So 22. Feb 2009, 18:17
Wohnort: Aichwald
Postleitzahl: 73773
Realname: Heiko
Geschlecht: M
Ich fahre einen...: fahre kein Auto mehr, leider
